快速搭建组态应用

1. 概述

云智易物联网平台支持构建多种形式、多种场景的工业组态页面。本文以搭建“工厂管理组态”应用为示例，介绍如何通过应用的页面设计功能实现组态可视化配置。

2. 详细操作指南

2.1 组态配置

操作步骤：

1. 创建页面

   • 选择桌面端页面

2. 配置‘组态容器’

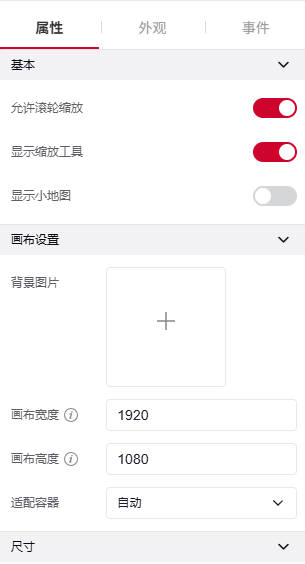

   • 设置画布大小

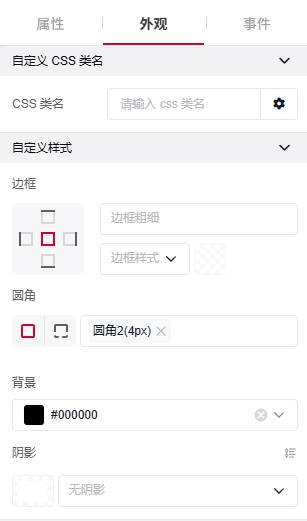

   • 设置组态背景色（根据需要）

3. 加入所需组件

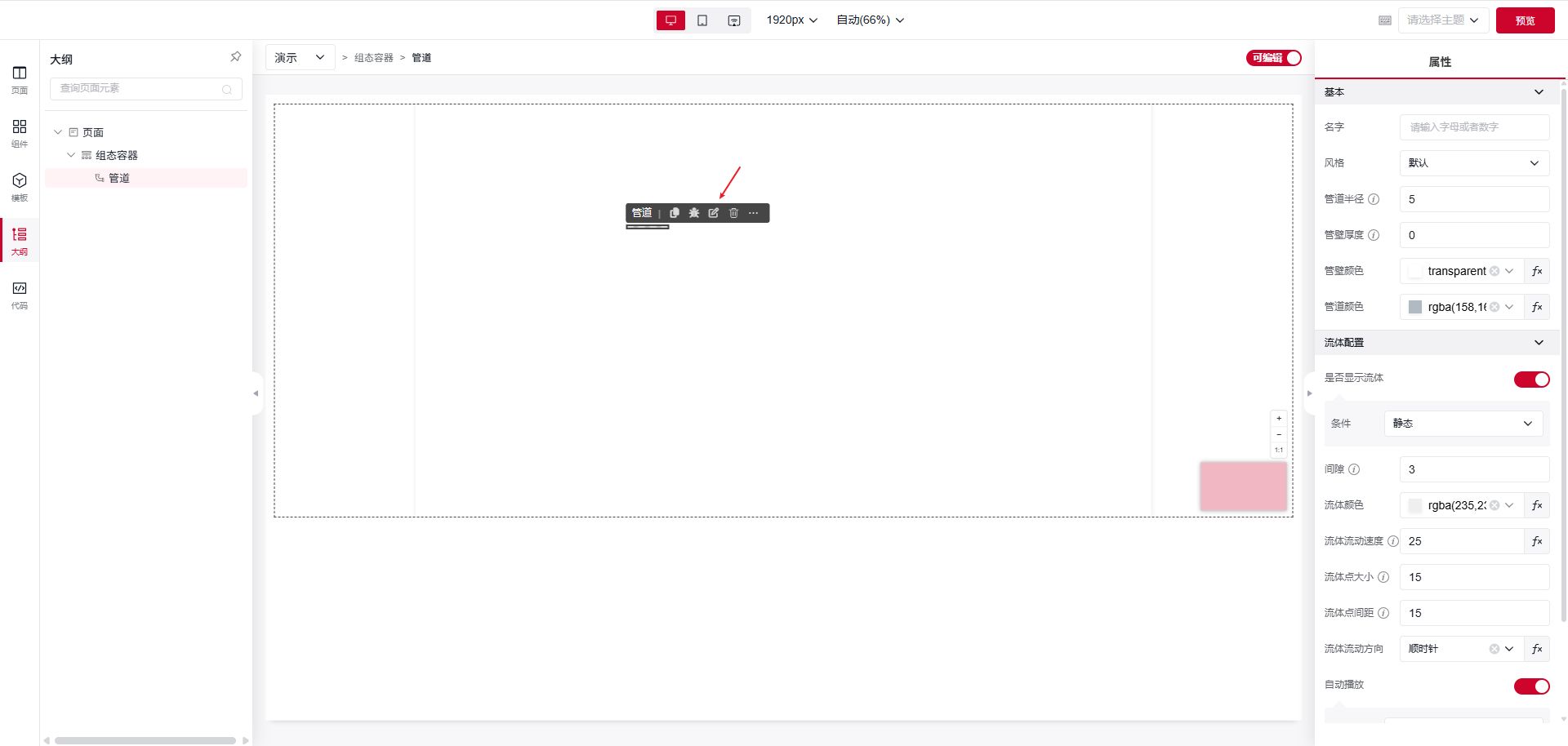

   • 选中‘管道’组件，点击‘编辑’按钮。

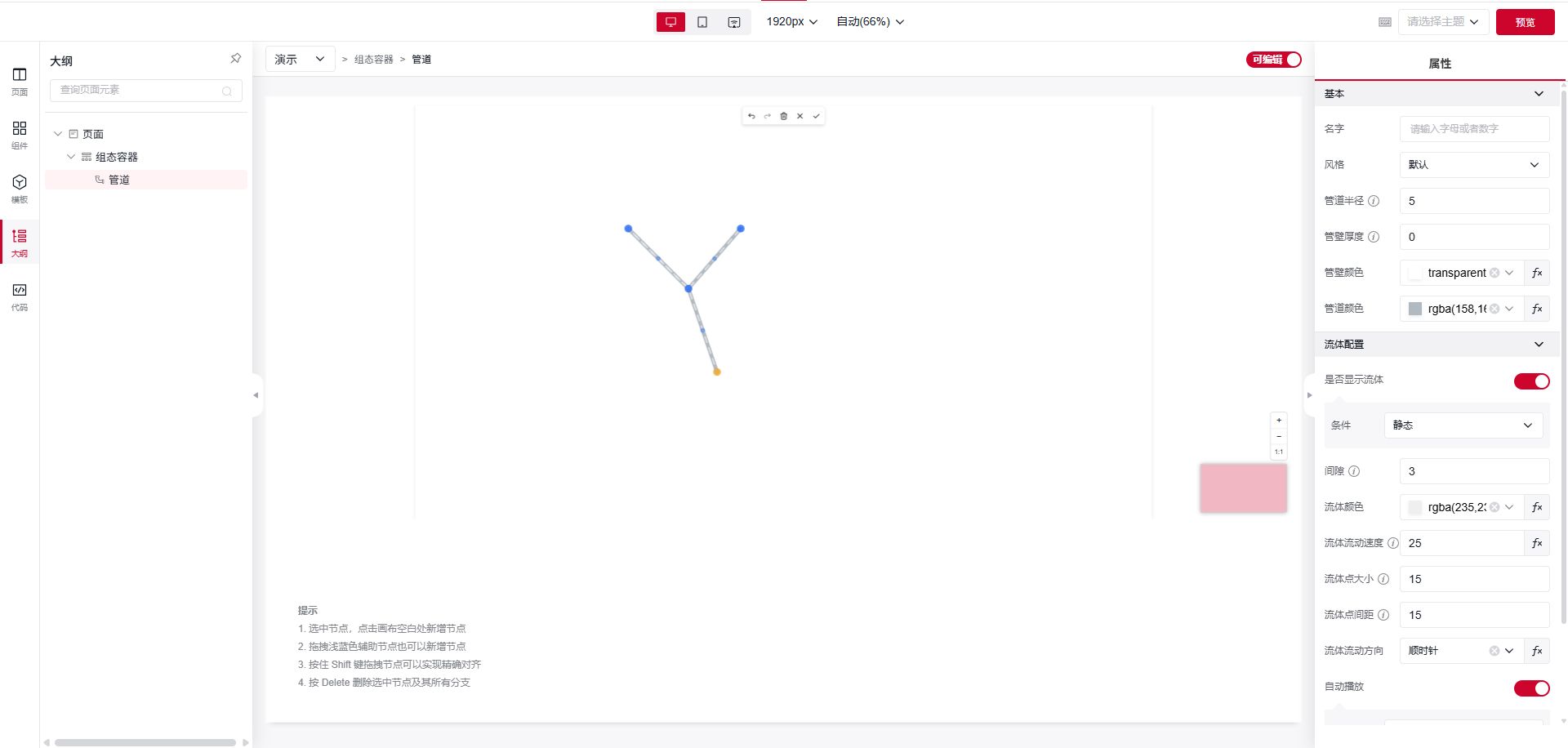

     1.选中节点，点击画布空白处新增节点
     2.拖拽浅蓝色辅助节点也可以新增节点
     3.按住 Shit 键拖拽节点可以实现精确对齐
     4.按 Delete 删除选中节点及其所有分支

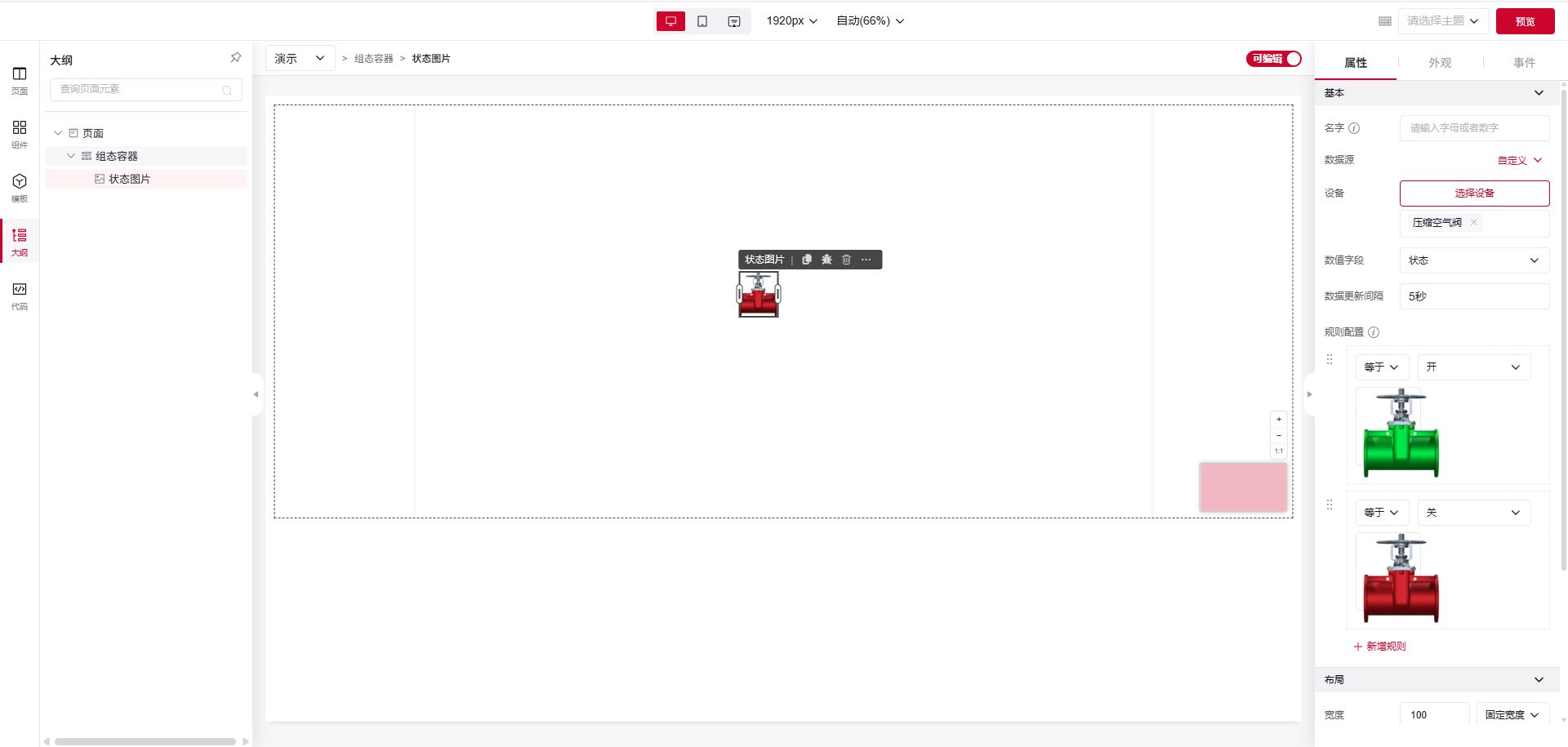

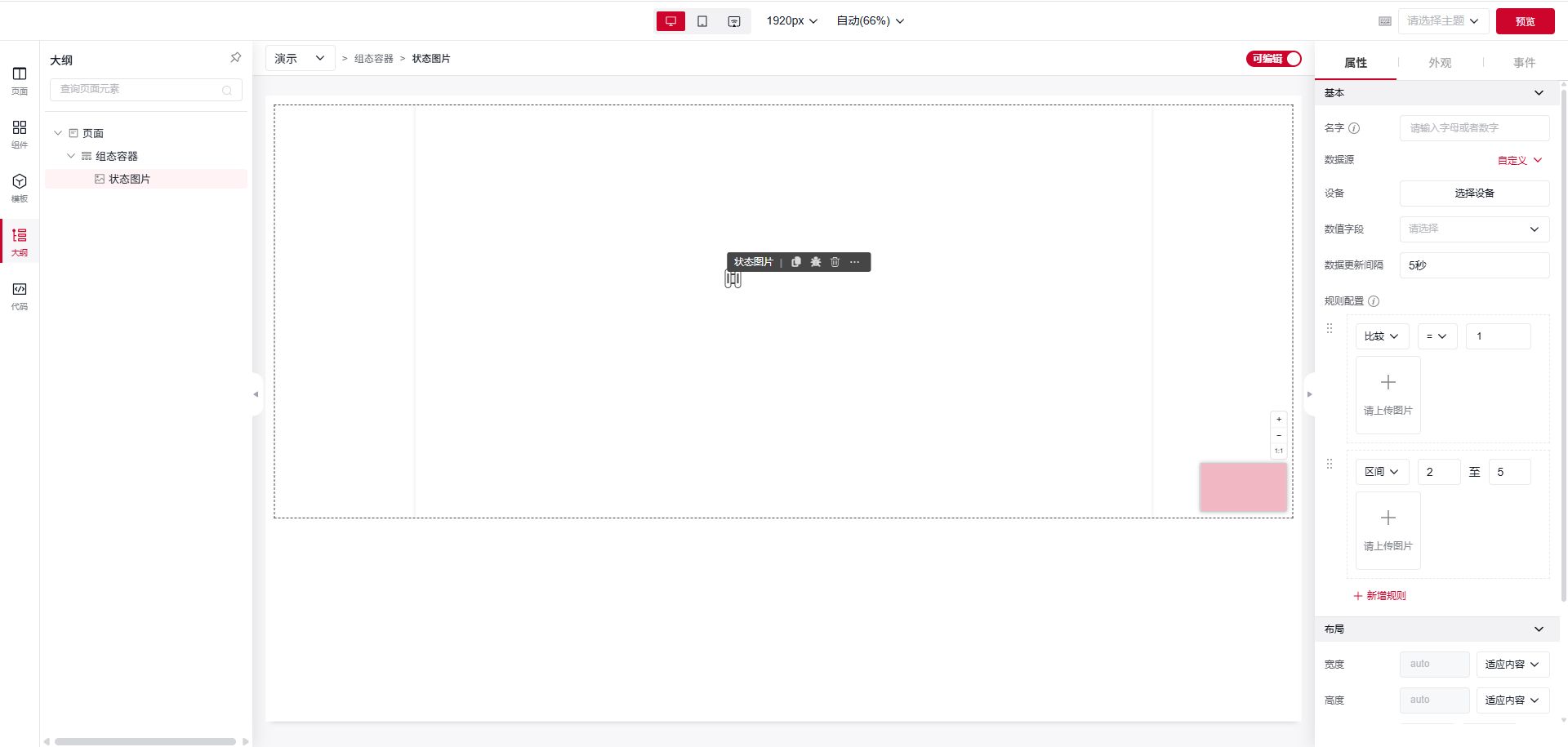

   • 选中‘状态图片’组件，选择IOT设备，根据设备属性进行规则配置，根据规则判断情况显示对应状态图片

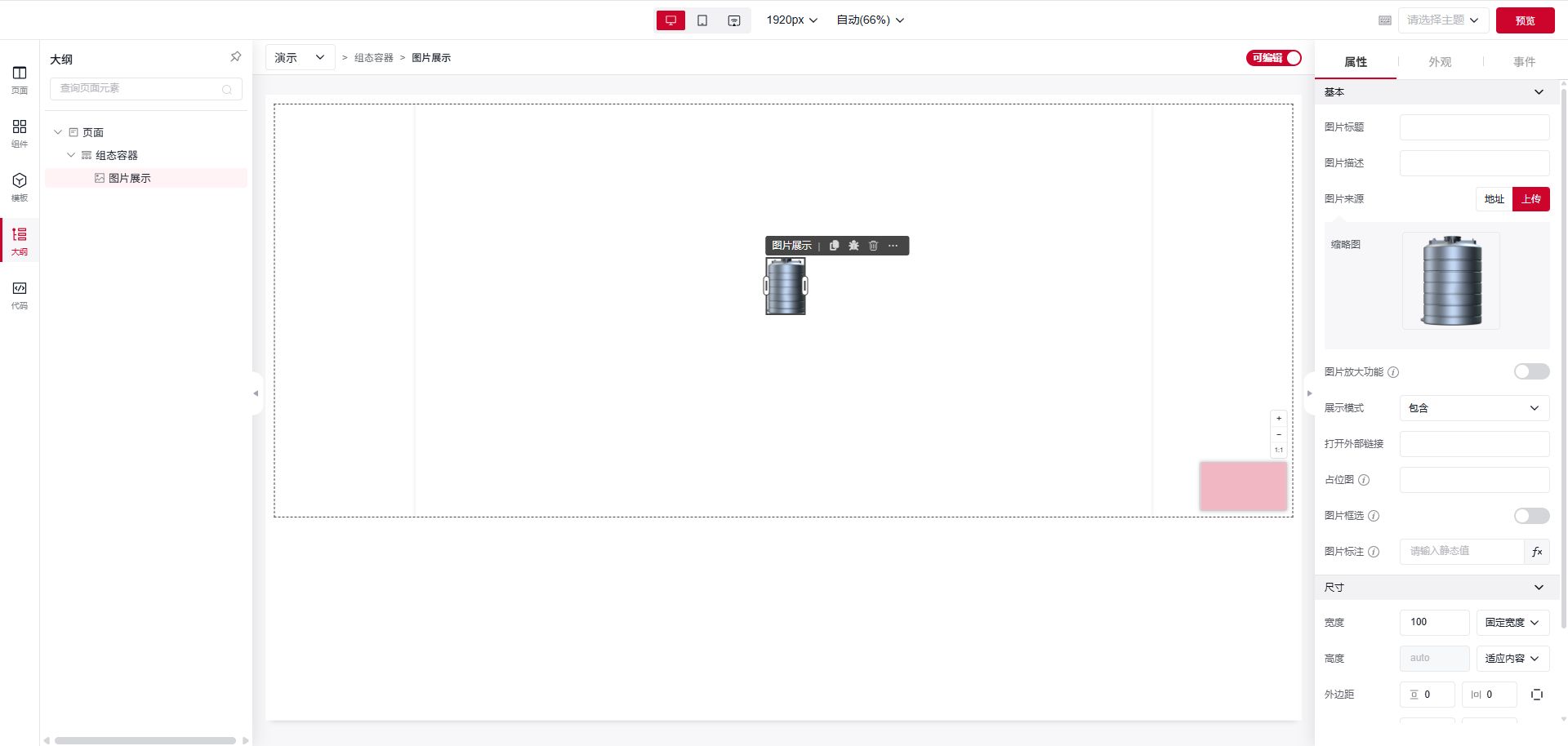

   • 选择‘图片展示’组件，输入图片地址/上传图片

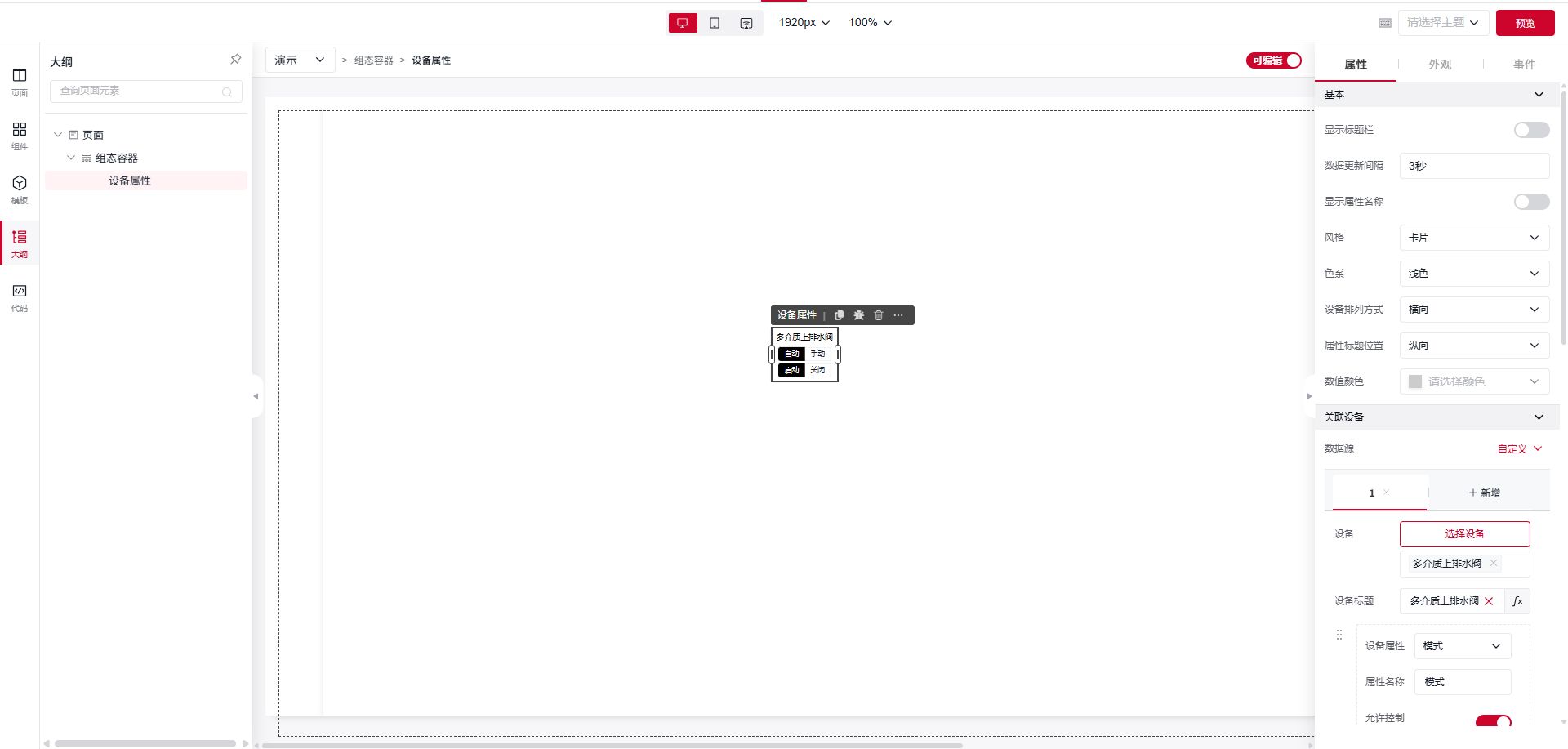

   • 选择‘设备属性’组件，关联IOT设备，绑定所需展示的属性（属性如果为可写，可以允许控制） ⚠️ 注意：组态容器内的组件可在画布内任意移动

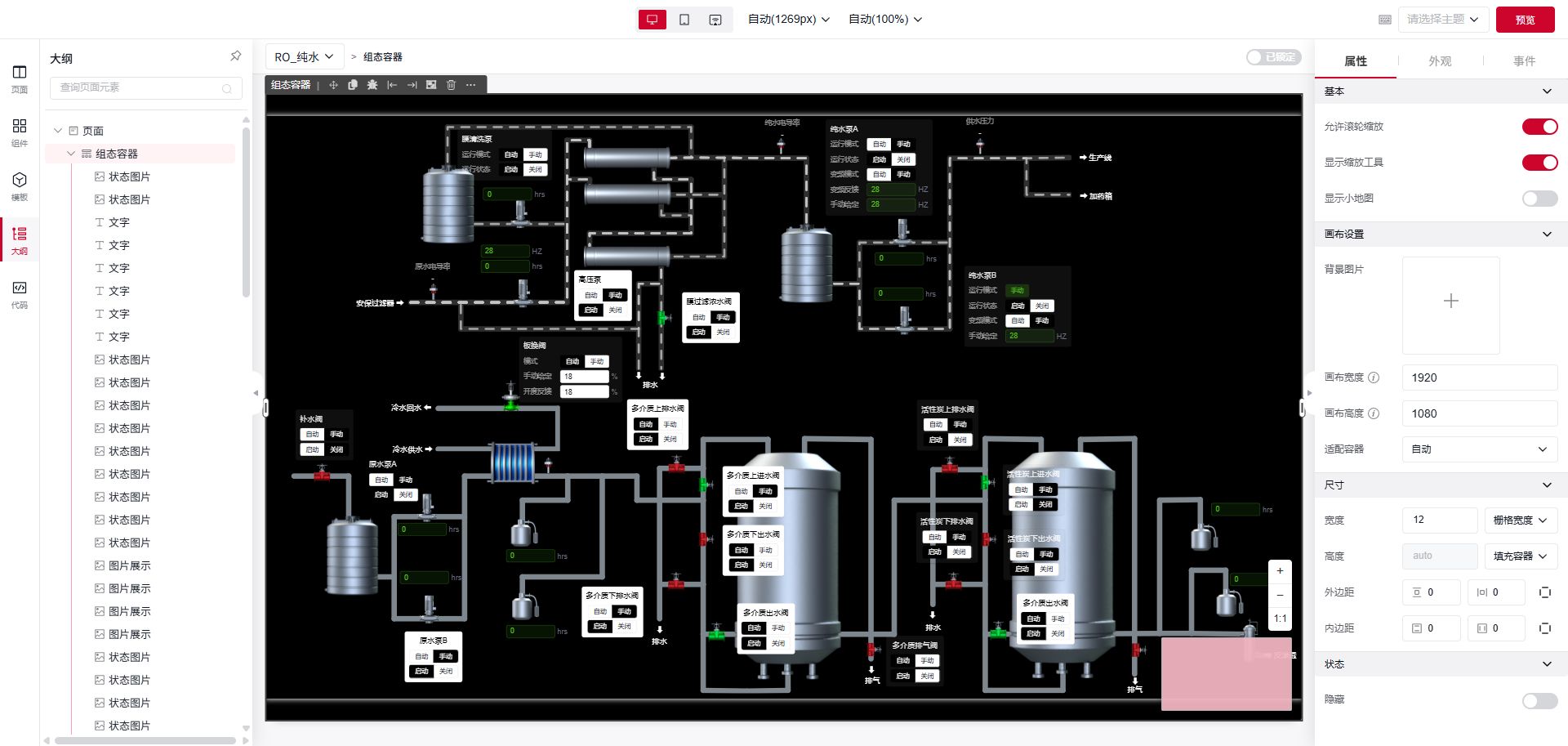

4. 根据系统设计图进行绘制

   • 展示
